PSK
La modulación por desplazamiento de fase o PSK (Phase Shift Keying) es una forma de modulación angular que consiste en hacer variar la fase de la portadora entre un número determinado de valores discretos. En en tipo de modulación PSK la señal moduladora es una señal digital y, por tanto, con un número de estados limitado.
CIS-12
PSK Multicanal
Se utiliza ampliamente en muchos escenarios militares rusos, y se encuentra con frecuencia en la radio HF. Es un módem de datos genérico que se puede usar con una variedad de equipos, incluidos los teletipos y las unidades de cifrado de voz.
La forma de onda principal y más común utiliza 12 portadoras, ubicadas cada 200Hz entre + 700Hz y + 2900Hz inclusive, más un tono piloto extra sin modular a + 3300Hz. Cada una de las 12 portadoras está modulada a 120Bd.
En el modo “Idle” no transmite datos.
En algunas ocasiones podemos recibir emisiones de CIS-12 emitidas en modo DSB.
| IMAGEN | SONIDO | VIDEO |
|---|---|---|
| CIS-12 aka AT3004D. PSK Multicanal. 12 canales a 120 Baudios. BW = 2K60E. Línea piloto a 3.300 Hz. | ||
 | ||
| CIS-12 Modo “Idle” | ||
 | ||
| CIS-12 DSB | ||
 | ||
| CIS-12 DSB. Modo “Idle” | ||
 | ||
LINK-11 (CLEW)
El LINK-11 (CLEW; Conventional Link Eleven Waveform) es un estándar de enlace de datos táctico utilizado por la OTAN y las Fuerzas Armadas de los Estados Unidos para el Intercambio marítimo de datos tácticos.Es el medio principal para intercambiar datos, como la información de seguimiento del radar más allá de la línea de visión. Además, se usa para coordinación de radar y control de fuego de armas.
LINK-11 puede transmitir con modulación de banda lateral simple o modulación de doble banda lateral, dependiendo de las condiciones de propagación. La banda lateral dual le da a la estación receptora más redundancia al recibir la señal. La estación receptora puede decidir en función de la calidad de la señal qué banda lateral recibir.
| IMAGEN | SONIDO | VIDEO |
|---|---|---|
| LINK-11 SSB PSK. BW = 2,31 kHz. 75 o 45.45 Baudios. 16 Tonos | ||
 | ||
| LINK-11 DSB PSK. BW = 6 kHz. 75 o 45.45 Baudios. 16 Tonos. | ||
 | ||
LINK-11 (SLEW)
El LINK-11 SLEW, de tono único (SLEW = Single tone - serial - Link Eleven Waveform) es usado igualmente por la OTAN para intercambio de datos tácticos entre unidades navales, aéreas y terrestres.
| IMAGEN | SONIDO | VIDEO |
|---|---|---|
| LINK-11 SLEW PSK8A. BW = 2400 Hz. 2400 Baudios. 1 Tono | ||
 | ||
STANAG 4285
En la OTAN, un STANAG (STANdardization AGreement) es un Acuerdo de Normalización que define los procesos, procedimientos, términos y condiciones para los procedimientos o equipos militares o técnicos comunes entre los países miembros de la alianza. La OTAN especifica la norma STANAG-4285 en “Características de los moduladores / demoduladores monotono de 1200 / 2400 / 3600 bits por segundo para radioenlaces de alta frecuencia”.
La técnica de modulación utilizada en este modo consiste en la modulación por desplazamiento de fase (8-PSK) de una subportadora de tono único de 1800 Hz. La velocidad de modulación (tasa de símbolos) es siempre de 2400 Bd.
| IMAGEN | SONIDO | VIDEO |
|---|---|---|
| STANAG 4285. 8-PSK. BW = ca 2.5 kHz. 2400 Baudios. | ||
 | ||
DPRK-PSK 1200 ARQ
El nombre de este modo proviene en parte de las siglas del país que lo usa, la República Popular Democrática de Corea (DPRK, Democratic People's Republic of Korea). Supuestamente usan este modo para sus transmisiones diplomáticas. Shift = 1.2 kHz. Baudios: 1200
| IMAGEN | SONIDO | VIDEO |
|---|---|---|
| DPRK-PSK 1200 ARQ. PSK. G1D. BW = 1.2 kHz. 1200 Baudios. | ||
 | ||
CHN-30
Sistema por ráfagas emitidas en modo PSK-4, 30 x 60 Baudios también conocido como PRC-30, por su país de procedencia, la República Popular China (PRC = People's Republic of China). Consta de un preámbulo de 4 tonos en PSK-4 de 60 buadios y de una línea piloto a 450 Hz. Su ancho de banda es de 2,5 kHz.
| IMAGEN | SONIDO | VIDEO |
|---|---|---|
| CHN-30. Aka PRC-30. PSK-4. BW = 2.5 kHz. 30 x 60 Baudios. Preámbulo: PSK-4 4 tonos, 60 Baudios. Línea piloto a 450 Hz | ||
 | ||
PRC 4 + 4
| IMAGEN | SONIDO | VIDEO |
|---|---|---|

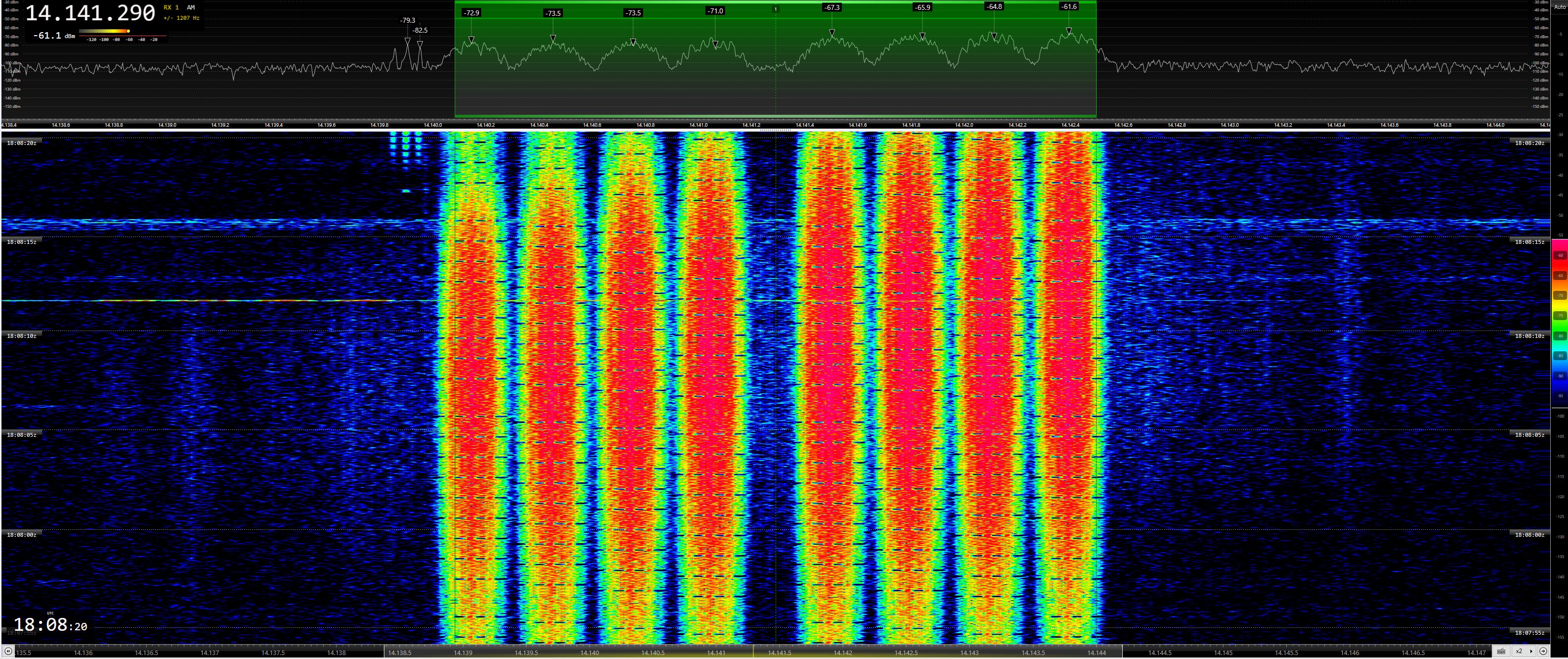

| PRC 4 + 4. Aka CHN 4 + 4. CHN. PSK. BW = 2.4 kHz. 8 x 75 Baudios | ||

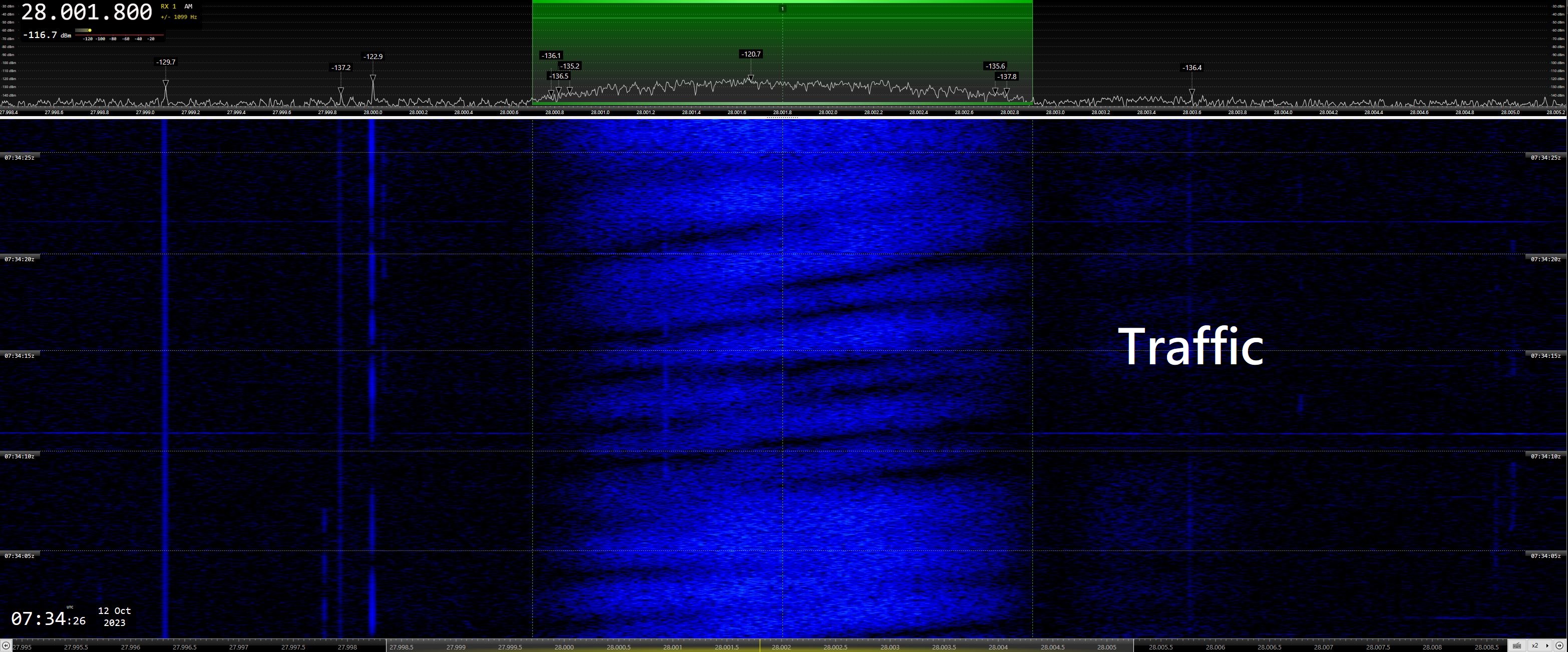

 | PRC 4+4 Traffic | PRC 4+4 Idle (first 9 sec) & Traffic |
| IMAGEN | SONIDO | VIDEO |
| PRC 4 + 4. Aka CHN 4 + 4. CHN. BW = 2.4 kHz. Idle = no data traffic | ||
 | PRC 4+4 Idle | |
Tactical Data Link
| IMAGEN | SONIDO | VIDEO |
|---|---|---|
| Tactical Data Link. Aka TDL. RUS. PSK. BW = 1.2 kHz. 2 x 600 Baudios | ||
 | ||
T-230
El sistema ruso T-230, también conocido como “Makhovik” (del ruso Маховик: Volante de inercia) es un sistema basado en PSK (PSK-2) que puede transmitir voz y datos. La anchura real de la señal es de 1200 Hz. El ancho de banda es aproximadamente de 2100 Hz. Tasa de Baudios: 1200. En modo Idle no transmite datos.
| IMAGEN | SONIDO | VIDEO |
|---|---|---|
| T-230. Aka Makhovik. RUS. PSK-2. BW = 2.1 kHz.1200 Bd. Tráfico | ||
 | ||
| T-230. Aka Makhovik. RUS. PSK-2. BW = 2.1 kHz.1200 Bd. Idle | ||
 | ||
MIL-188-110A
MIL-STD-188-110 es un estándar del Departamento de Defensa de EE.UU. para comunicaciones HF. Este modo puede transmitir tanto datos como voz con una gama de modos de entrelazado y velocidad para una propagación óptima. Emplea modulación por desplazamiento de fase (PSK) de 8 canales en una única frecuencia portadora (1800 Hz) de 2400 baudios como técnica de modulación para la transmisión de datos. Puede funcionar en ráfagas cortas, así como en enlaces de datos largos.
| IMAGEN | SONIDO | VIDEO |
|---|---|---|
| MIL-188-110A. PSK8A. BW = 2.4 kHz. 2400 Baudios. | ||
 | ||
