Radares
El radar (término derivado del acrónimo inglés radio detection and ranging, “detección de radio y rango ”) es un sistema que usa ondas electromagnéticas para medir diferentes parámetros de objetos, sean estos estáticos o móviles, como su velocidad, altitud, dirección, etc. Su funcionamiento está basado en la emisión de un impulso de radio, que se refleja en el objetivo y se recibe típicamente en la misma posición del emisor. A partir de este “eco” se puede extraer gran cantidad de información.
 |  |
Radar sobre el horizonte y escudo antimisiles soviético, ahora conocido como sistema Duga-3. La “Russian Woodpecker” fue una notoria señal proveniente de la Unión Soviética que pudo ser oída en la onda corta entre julio de 1976 y diciembre de 1989. Fotos tomadas el 15 de diciembre de 2017 a las 16:06 por — © Pedro J. Saavedra
Las transmisiones efectuadas por radares encabezan la lista de intrusiones en las bandas de radioaficionado de HF.
Glosario:
- OTHR: siglas de Over The Horizon Radar (radar sobre el horizonte). Se trata de un tipo de sistema de radar con capacidad de detectar objetos a distancias muy largas, típicamente de cientos a miles de kilómetros, más allá del horizonte de radar, que es el límite de distancia para el radar ordinario.
- BW: abreviatura del inglés Bandwidth. Indica el ancho de banda necesario para un modo de transmisión. Tanto en pantalla como en recepción clásica, a la hora de recibir radares notaremos en ocasiones que el ancho de banda de sus señales es bastante superior al indicado en BW. Esto es debido a la enorme cantidad de potencia utilizada en la transmisión, que genera “barbas”, excediendo el ancho de banda necesario.
- K0E: indica, en kHz, el ancho de banda de una señal según la nomenclatura ITU, en la cual la E indica estimated (estimado), haciendo referencia a que la medición del ancho de banda (aunque el dato ofrecido sea correcto) no se ha realizado según los requisitos de la ITU.
- sps: abreviatura del inglés sweeps per second, refiriéndose a la tasa de barridos por segundo con la que emite el radar.
- BD:abreviatura del inglés Burst Duration, se utiliza cuando un radar emite por ráfagas (bursts). Hace referencia a la duración de la ráfaga.
- BRI , Burst Repetition Interval; intervalo de repetición entre ráfagas
- ca = circa, aproximadamente.
FMOP
Del acrónimo inglés Frequency Modulation on Pulse, es uno de los modos que se emplea con el método de modulación de compresión de pulso, empleado para mejorar el rango de resolución de un radar.
Dentro del grupo de radares que utilizan este modo de transmisión, el más habitual - y recurrente - en las bandas de radioaficionado de HF es el OTH Radar ruso Contayner (29Б6 Контейнер, Contayner 29B6).

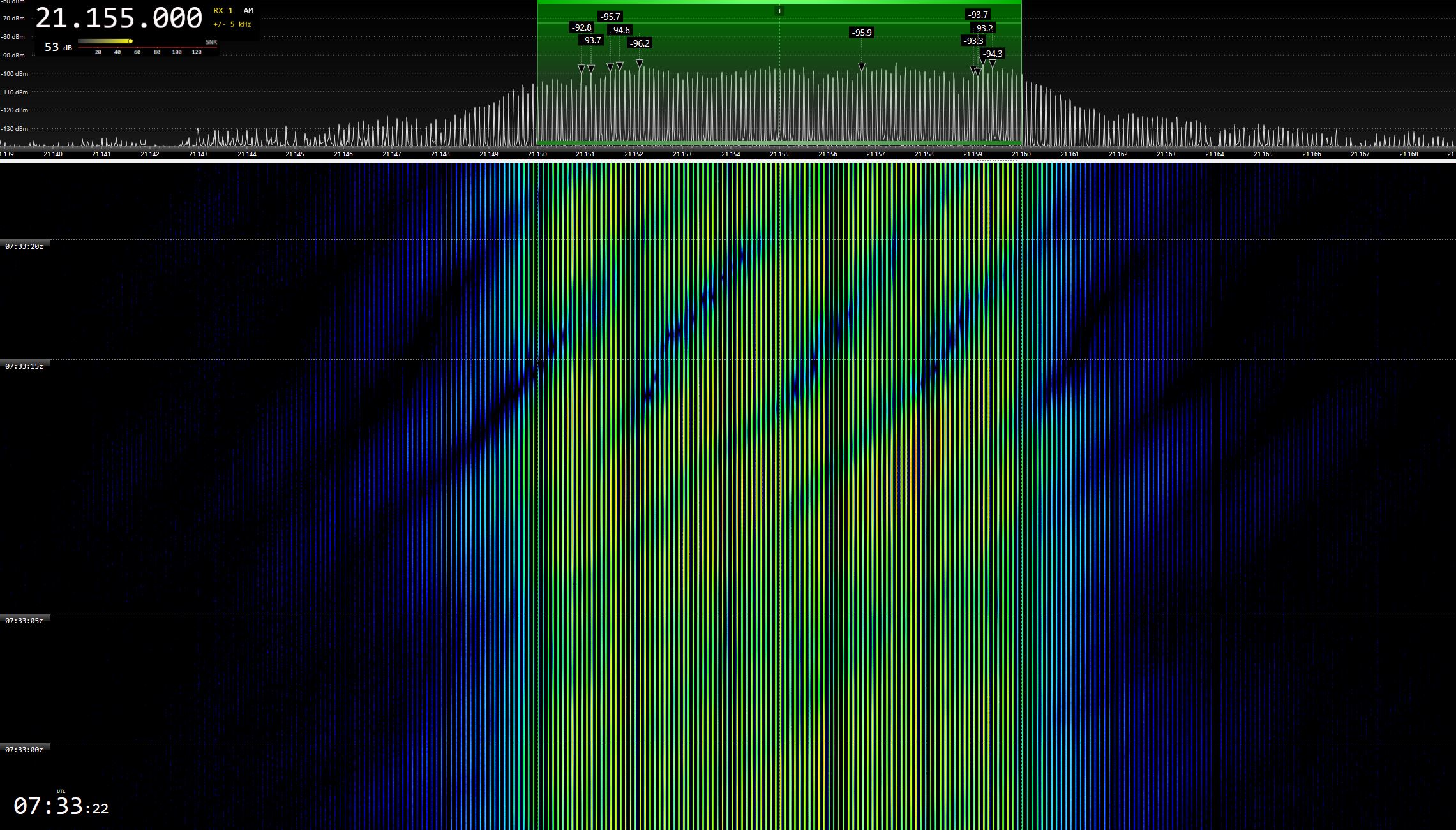

Transmite con un ancho de banda necesario de 12 kHz. Sin embargo, debido a las elevadísimas potencias utilizadas en las transmisiones, con el splatter generado, puede alcanzar hasta los 25 kHz o más. Su tasa de barridos por segundo habitual es de de 40 sps (en raras ocasiones ha sido recibido trasmitiendo con una de 50 sps). Recibido con mayor frecuencia en las bandas de 40 y 20 metros, opera también en 30, 17 y 15 metros, transmitiendo a veces durante largas horas sin cesar. En 40 y 20 metros no es extraño observar 2, 3 e incluso hasta 4 transmisiones simultáneas de este sistema.También se le puede observar en transmisiones de dos sistemas yuxtapuestos, con el consecuente aumento de ancho de banda.
| FMOP | ||
|---|---|---|
| IMAGEN | SONIDO | VIDEO |
| OTHR Contayner FMOP BW: 12K0E 40 sps. RUS | ||
 |
 | |
| OTHR 10K0E 30 sps FMOP. CHN. TX = 86 sec. Interval between TXs ca 10 min | ||
 |
 | |
| OTHR 10K0E 50 sps FMOP CHN | ||
 |
 | |
| OTHR 40K0E 10 sps FMOP CHN | ||
 |
 | |
| OTHR Banda ancha 160K0E 10 sps FMOP CHN | ||
  |
| |

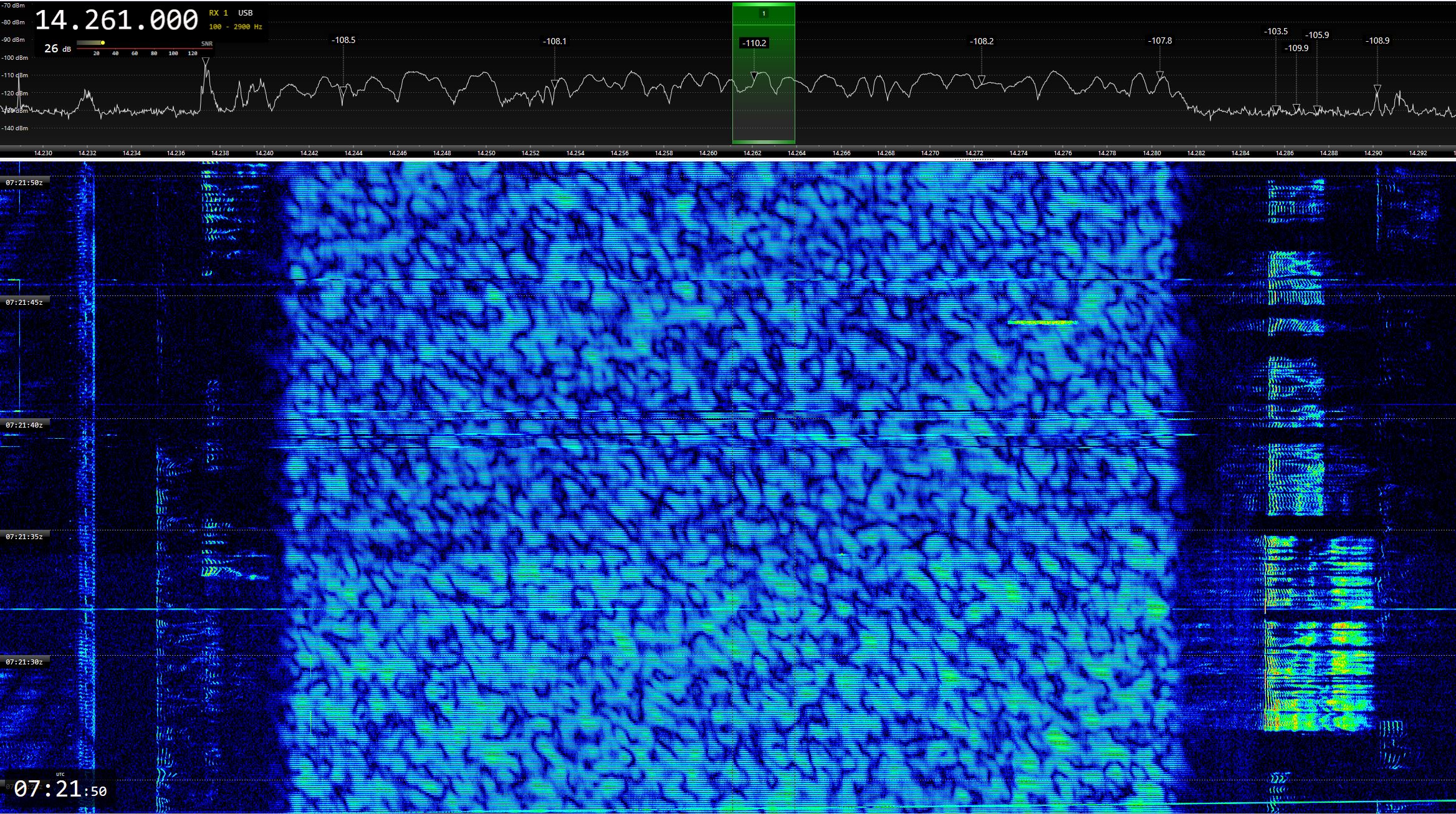

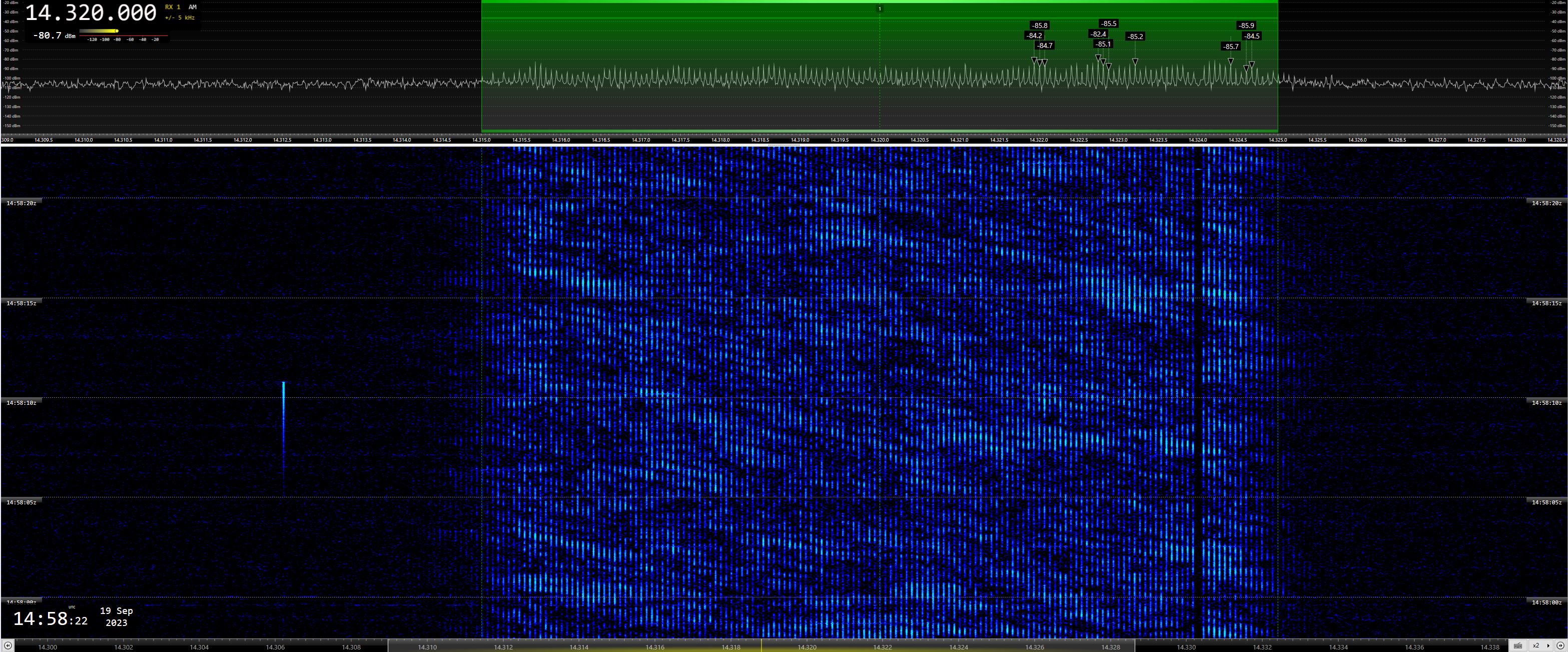

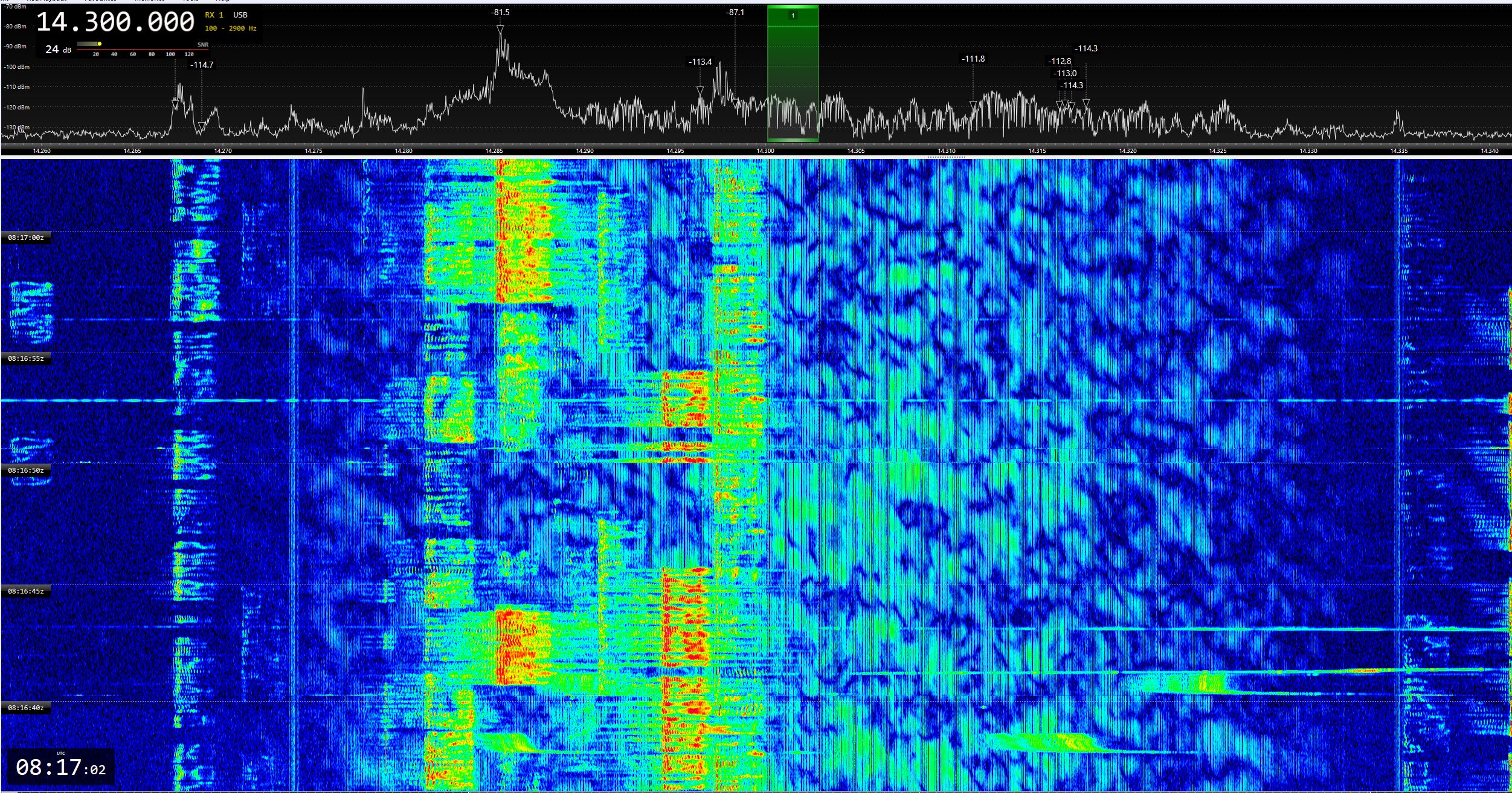

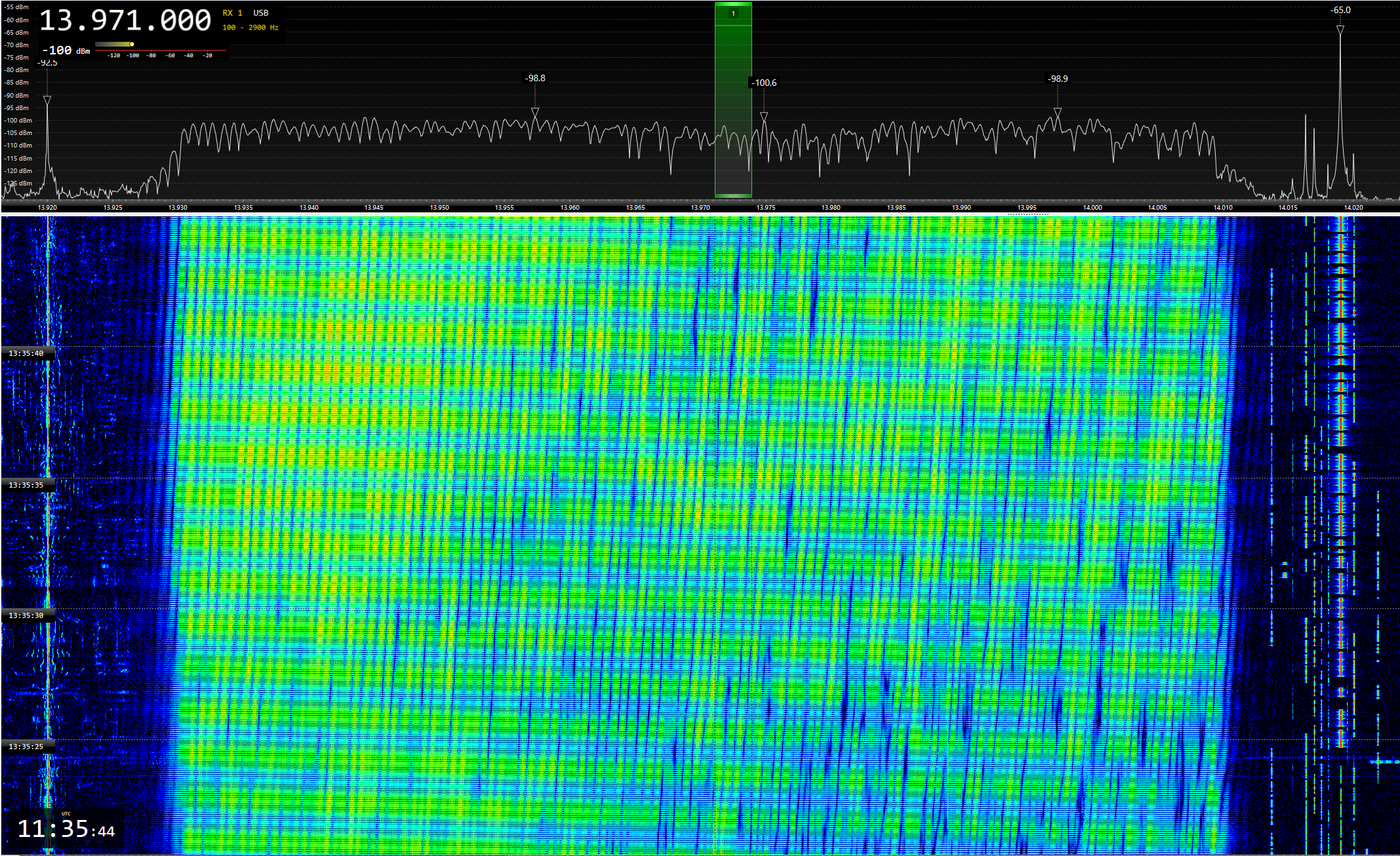

El Radar OTH de banda ancha de 160 kHz es habitual en las bandas de 40 y 20 metros. Situado en China, transmite siempre con una tasa de 10 barridos por segundo (10 sps). Puede transmitir durante lagos periodos de tiempo, o bien en transmisiones cortas de aproximadamente 50 segundos con un intervalo cercano al minuto y medio entre transmisiones. Cuando transmite de esta manera, en ocasiones se observan dos transmisiones seguidas con un desplazamiento de varios kHz de la frecencia central entre ellas, como se puede apreciar en la segunda imagen y segundo vídeo de este radar.
FMCW
Del inglés Frequency-Modulated Continuous-Wave, los radares de este tipo utilizan un sensor que radia, contrariamente a los que utilizan la modulación por pulso, una señal continua, pero pudiendo cambiar a la vez su frecuencia operativa durante la medición: esto es, la señal de transmisión es modulada en frecuencia.
"PLUTO"
Situado el la Base de Área Soberana británica de Akrotiri, en Chipre. Si bien en su origen los radares del Sistema PLUTO utilizan este tipo de modulación, no es extraño que también transmitan utilizando el modo FMOP.
| PLUTO | ||
|---|---|---|
| IMAGEN | SONIDO | VIDEO |
| OTHR Pluto FMCW BW: 20K0E 25 sps. G | ||
 |
 | |
| OTHR PLUTO FMCW BW: 20K0E. 50 sps. G | ||
 |
| |
| OTHR PLUTO FMCW BW: 40K0E. 12.5 sps. G | ||
 |
 | |
"Foghorn"
“Foghorn” ( en inglés, bocina de niebla) es el apodo por el que estos radares son conocidos, debido a su característico sonido, similar al de una sirena de niebla de las utilizadas en barcos.
El ancho de banda habitual usado por estos radares es de 10 kHz. Sin embargo, en raras ocasiones utilizan tambien un ancho de banda de 20 kHz.
Transmiten en “ráfagas” (bursts) de varios segundos, siendo la duración más habitual cercana a los 4 o 5 segundos, aunque podemos encontrar ráfagas de menor o mayor duración (BD: Burst Duration; duración de la ráfaga).
Entre ráfaga y ráfaga, el tiempo de silencio - BRI , Burst Repetition Interval; intervalo de repetición entre ráfagas - puede variar de varios segundos a más de un minuto.
El radar “Foghorn” más habitual es el de 66.66 sps (sps= sweeps per second; barridos por segundo), que fue, además, el que primero recibió tal apodo. Seguido por el de 50 sps, el más poco frecuente es el de 83.33 sps. (Últimamente también han sido recibidas, en raras ocasiones, transmisiones de “Foghorns” de 40 y 41,67 sps).
Siendo la apariencia visual de todos ellos exactamente igual -BW = 10K0E - (excepto en el caso muy poco frecuente en el que transmiten con un ancho de banda de 20kHz), sólo se pueden distinguir por su sonido (además de por la medición del número de barridos por segundo que efectúan).
| “Foghorn” | ||
|---|---|---|
| IMAGEN | SONIDO | VIDEO |
| Foghorn“ FMCW. BW: 10K0E. 66.66 sps. CHN | ||
 |
 | |
| “Foghorn” FMCW. BW: 10K0E. 50 sps. CHN | ||
| |
| |
| “Foghron” FMCW. BW: 10K0E. 41.6 sps. CHN | ||
| |
 | |
| “Foghorn” FMCW. BW: 10K0E. 83.33 ps. CHN | ||
| |
 | |
A continuación presentamos un ejemplo de transmisión de radar “Foghorn” transmitiendo con un ancho de banda de 20 kHz:
| IMAGEN | SONIDO | VIDEO |
|---|---|---|
| “Foghorn” FMCW. BW: 20K0E. 50 sps. CHN | ||
 |
| |
Seguidamente, la transmisión de un radar “Foghorn” alternando las tasas de barrido de 50 y 66.66 sps en cada ráfaga:
| IMAGEN | SONIDO | VIDEO |
|---|---|---|
| Foghorn” FMCW. BW: 10K0E. 50 y 66.66 sps. CHN | ||
| |
| |
"JORN"
El JORN, Jindalee Operational Radar Network, situado en Australia, es un radar de tipo Over The Horizon (más allá del horizonte; de largo alcance) cuya recepción es poco frecuente en bandas de aficionado en HF. En algunas ocasiones lo recibimos en la banda de 30 metros (atribuida a radioaficionados a título secundario, compartida con el Servicio Fijo)
Comprende un centro de control y tres estaciones emisoras, además de 7 transponders y 12 ionosondas verticales. De un alcance de 1000 a 3000 kilómetros, se usa principalmente para propósitos defensivos aunque también cumple funciones de vigilancia de tráfico marítimo, medición de altura de las olas y estudio de los vientos.
Usa, habitualmente, un ancho de banda de 10 kHz y una tasa de barrido de 6.9 sps, aunque en ocasiones ha sido recibido transmitiendo con un ancho de banda de 12 kHz y la misma tasa de barridos.
Puede ser recibido transmitiendo de dos maneras diferentes: como se puede ver en la primera imagen, el OTHR JORN transmite ráfagas de diferentes tasas de barrido (sps) usando tonos de inicio. En la segunda imagen, así como en la grabación de audio y en el vídeo, podemos verlo transmitiendo ráfagas cortas con un tono de inicio, y con una única tasa de barridos (7 sps).
En las bandas de radioaficionado en HF suele ser observado en la banda de 30 m usando el modo de transmisión que se puede ver en la segunda imagen, y escuchar como en la grabación de audio y como en el vídeo.
| “JORN” | ||
|---|---|---|
| IMAGEN | SONIDO | VIDEO |
| OTHR JORN FMCW. BW = 10 kHz (sometimes, 12 kHz). 7 sps. AUS | ||
  |
 | |
AMOP
Del inglés Amplitude Modulation On Pulse,
El radar que describimos a continuación, a pesar del hecho de que transmita a diario y esté situado relativamente cerca de nuestro país, en Irán, es recibido de manera poco frecuente debido a la frecuencia en la que transmite, en la banda de 10 m, condicionada tanto por el ciclo solar como por las condiciones de propagación que presenta esta banda a lo largo del año, siendo lo más habitual recibirlo en nuestras latitudes españolas durante el verano.
Con un ancho de banda de aproximadamente 45 kHz, podemos recibirlo en varias modalidades:
- Ráfagas de 150 y 313 sps, alternativamente. A diario en 28860 kHz CF
- Ráfagas de 150 y 313 sps, alternativamente. Esporádicamente, en toda la banda de 10 metros. Salto de frecuencia cada 4 minutos.
- Ráfagas de 226 y 33 sps, alternativamente. esporádicamente, en toda la banda de 10 metros.
- Ráfagas de 306 y 870 sps, alternativamente. A diario, desde Octubre 2021, en 28.000 kHz CF
| AMOP | ||
|---|---|---|
| IMAGEN | SONIDO | VIDEO |

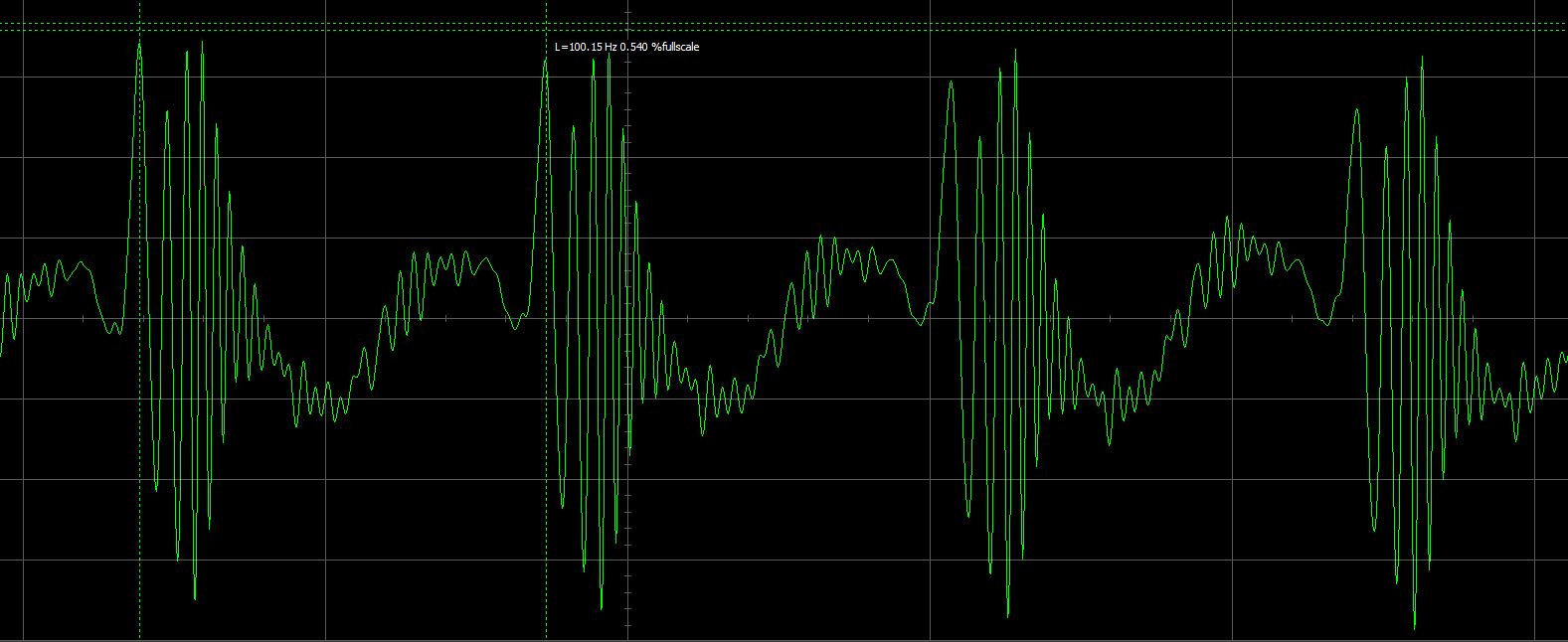

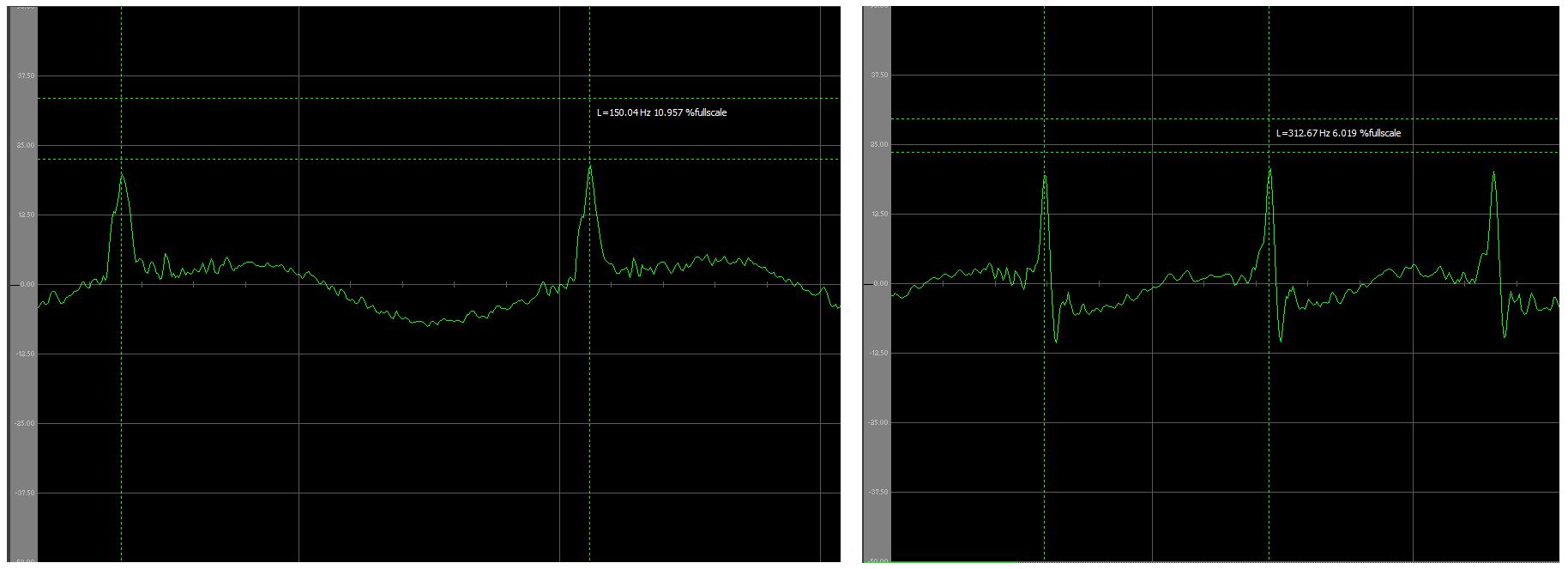

| OTHR IRN AMOP. BW ca. 45K0E. 150 y 313 sps, alternativamente. IRN | ||
 |
 | |

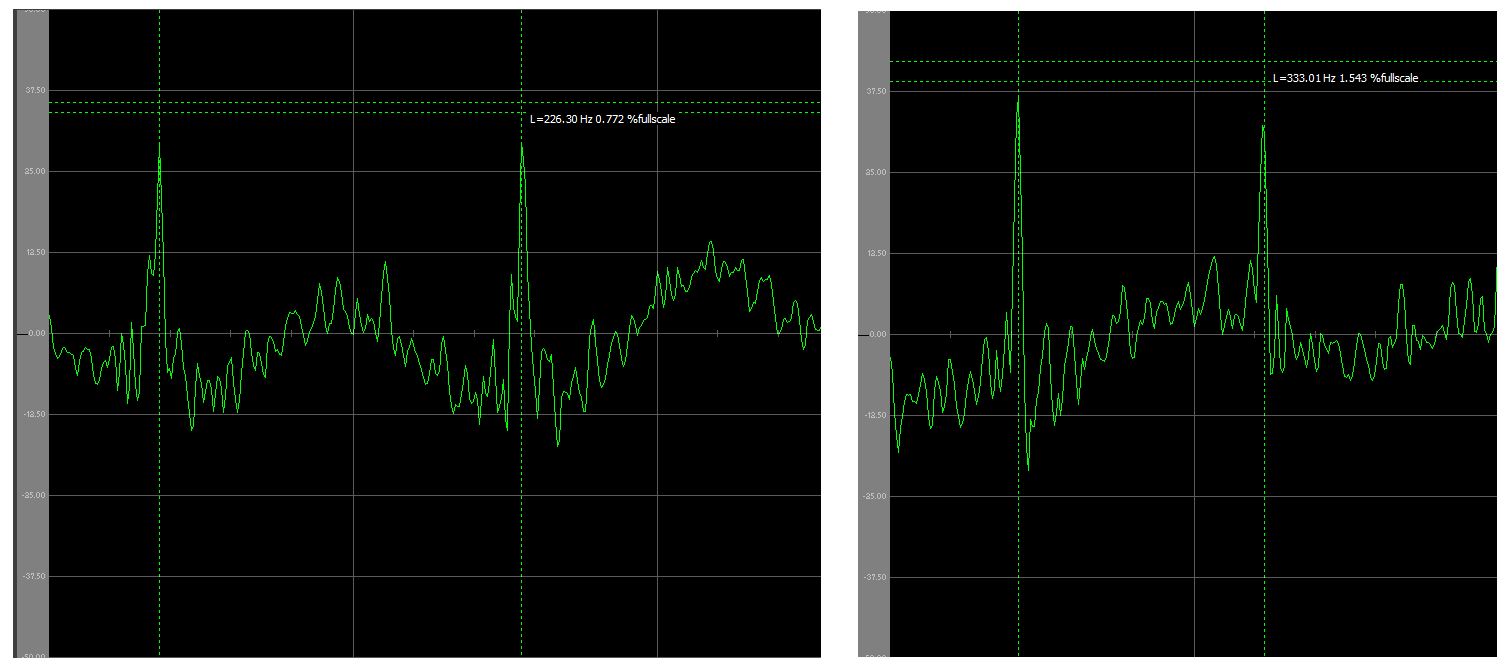

| OTHR IRN AMOP. BW ca. 45K0E. 226 y 333 sps, alternativamente. IRN | ||
 |
 | |

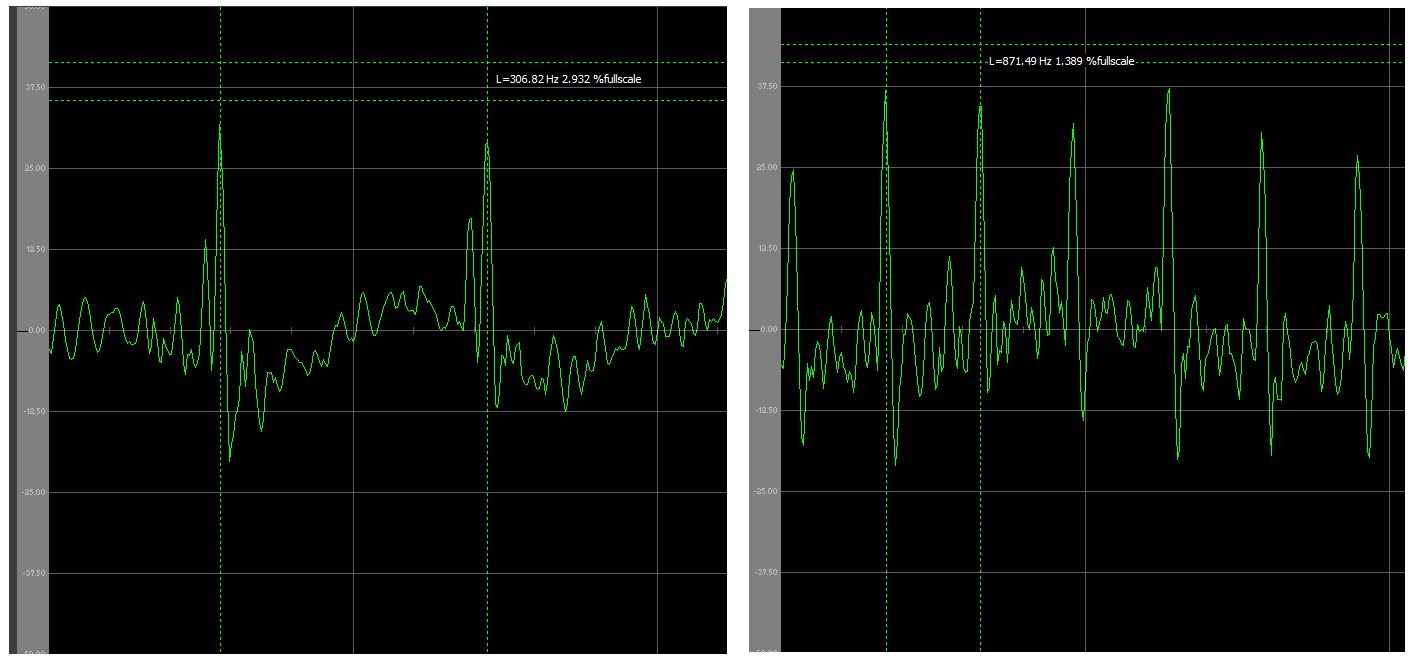

| OTHR IRN AMOP. BW ca. 45K0E. 306 y 870 sps, alternativamente. IRN | ||
 |
 | |
Radar SuperDARN
Poco habitual en nuestras bandas de aficionado en HF, aunque en los últimos meses de 2021 podemos recibirlo casi a diario en 14.210 kHz CF (20 metros). Transmite entre los 8 y los 22 Mhz.
La red internacional de radares SuperDARN (Super Dual Auroral Radar Network) es utilizada para estudios de la alta atmósfera y la ionosfera, sirviendo para cartografiar las convecciones de plasmas en la ionosfera, las tormentas magnéticas y otros fenómenos.
Comprende 36 estaciones repartidas entre el hemisferio norte (23 estaciones ubicadas en U.S.A, Canadá, Alaskka Islandia, Finlandia, Noruega y Japón) y el hemisferio sur (13 estaciones situadas en Australia, Nueva Zelanda y la Antártida).
| SuperDARN | ||
|---|---|---|
| IMAGEN | SONIDO | VIDEO |
 | ||
FMXX
Siendo por el momento desconocido el modo de modulación exacto de los radares que enumeramos bajo esta designación, pasamos a denominarlos con la siglas X, acordes con la nomenclatura ITU a la hora de definir un elemento desconocido de un tipo de modulación.
| FMXX | ||
|---|---|---|
| IMAGEN | SONIDO | VIDEO |
| OTHR FMXX. BW = 10K0E. 20 sps.BD = 1,5 min. BRI = 9 min. CHN | ||
 |
 | |
| OTHR FMXX. BW: 4K0E. 25 sps. | ||
 |
| |

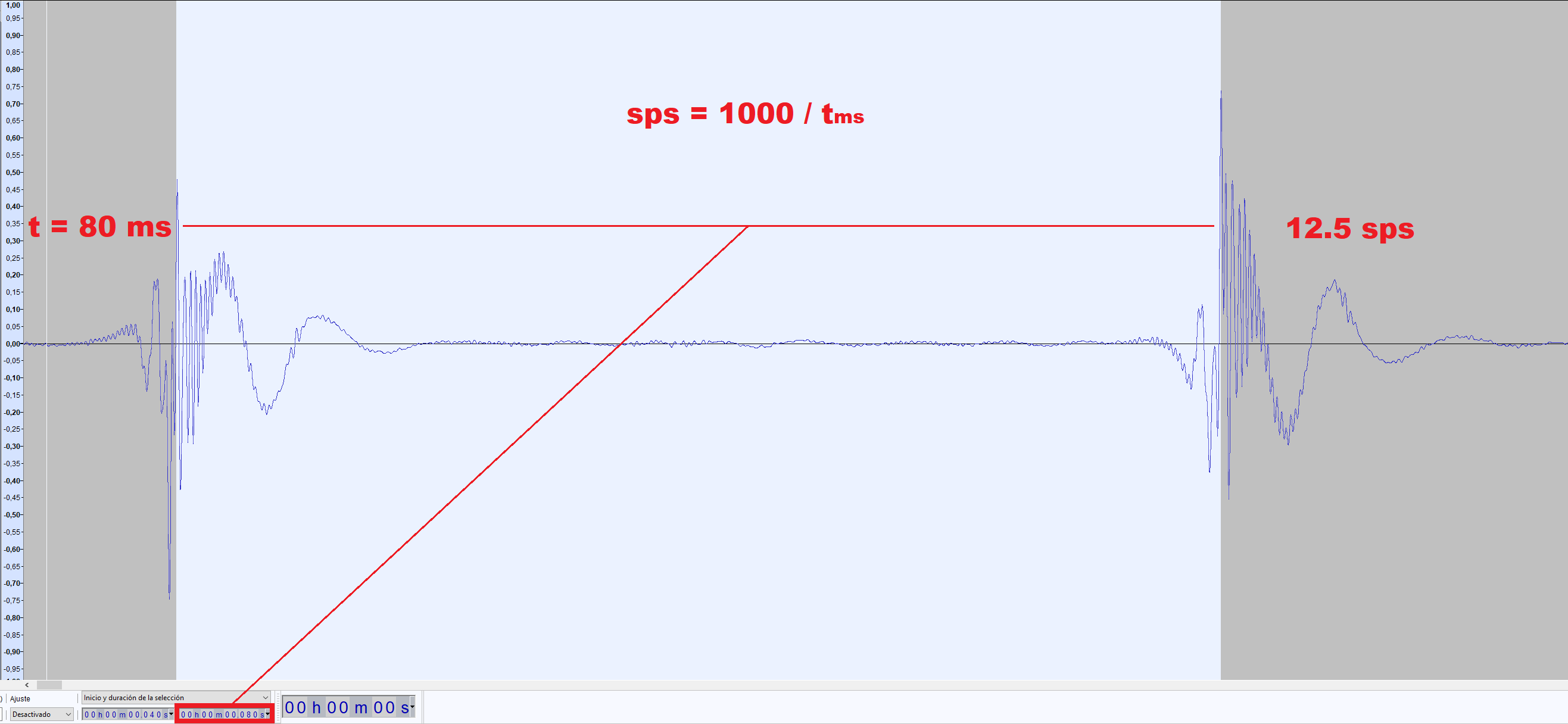

| OTHR FMXX. BW = 80K0E. 12.5 sps | ||
 |
 | |
| OTHR FMXX. BW = 10K0E. 100 sps | ||
 |
 | |
| OTHR. FMXX. BW = 60K0E. 86 sps | ||
 | ||
| OTHR. FMXX. BW = 40K0E. 20 sps | ||
 |
 | |
| OTHR. FMXX. BW = 10K0E. 66.66 sps. CHN | ||
 |
| |
