FSK

La modulación por desplazamiento de frecuencia o FSK (del inglés Frequency Shift Keying) es una técnica de modulación para la transmisión digital de información utilizando dos o más frecuencias diferentes para cada símbolo.​ La señal moduladora solo varía entre dos valores de tensión discretos formando un tren de pulsos donde uno representa un “1” o “marca” y el otro representa el “0” o “espacio”

Clasificación del tipo de emisión por la ITU: F1B

• F: Modulación por frecuencia
• 1: Un canal único conteniendo información cuantizada o digital sin el uso de una sub-portadora modulada
• B: Telegrafía para recepción automática

IMAGEN	SONIDO	VIDEO

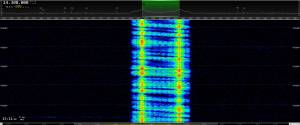

FSK SH = 115 Hz. Bd = 75

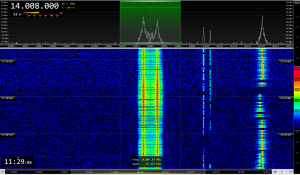

FSK SH = 170 Hz. Bd = 75

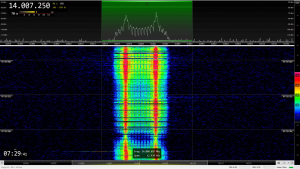

FSK SH = 200 Hz. Bd = 50

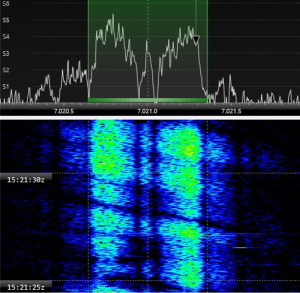

FSK SH = 200 Hz. Bd: 75

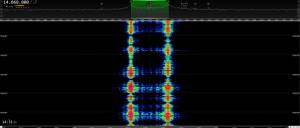

FSK SH = 250 Hz. Bd = 50

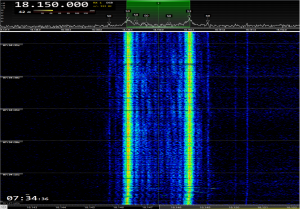

FSK SH = 400 Hz. Bd = 50

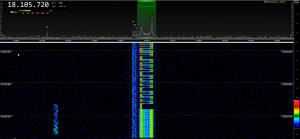

FSK SH = 500 Hz. Bd: 50

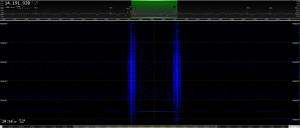

FSK SH = 500 Hz. Bd = 75

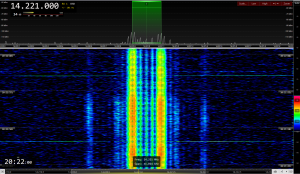

FSK SH = 500 Hz. Bd = 100

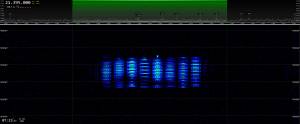

FSK SH = 500 Hz. Bd = 300. POL MIL
	Recording: DK2OM

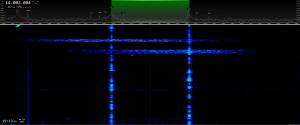

FSK SH = 850 Hz. Bd = 50
FSK SH = 1kHz. Bd = 100

El nombre de este modo proviene en parte de las siglas del país que lo usa, la República Popular Democrática de Corea (DPRK, Democratic People's Republic of Korea). Supuestamente usan este modo para sus transmisiones diplomáticas. Shift = 600 Hz. Baudios: 600.

IMAGEN	SONIDO	VIDEO

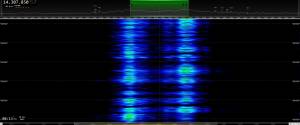

DPRK-FSK 600 ARQ F1D. SH = 600 Hz. Bd = 600

Clasificación del tipo de emisión según la ITU: F1A

• F: Modulación por frecuencia
• 1: Un canal único conteniendo información cuantizada o digital sin el uso de una sub-portadora modulada
• A: Telegrafía para recepción auditiva.

Encontramos un ejemplo de Telegrafía FSK (F1A) en una parte de la la emisión que presentamos a continuación, de tipo FSK / F1B; modo conocido como CIS 36-50 (las transmisiones del modo CIS 36-50 no siempre contienen fracciones transmitidas en telegrafía audible). Esta parte transmitida en F1A contiene un mensaje audible enviado en modo de telegrafía FSK. Si aislamos uno de los dos canales de audio podemos recibir el mensaje (conteniendo, en su principio, la identidad del transmisor - “RDL” - seguida de un QTC encriptado.

A continuación, en el primer vídeo, se puede escuchar el sonido de ambos canales de información de la señal. Con el programa FLDIGI hemos aislado el sonido de uno de los dos canales - el que contiene la información en ódigo Morse - y podréis ver cómo decodifica el QTC. En el segundo vídeo veréis que hemos aislado un poco mejor el sonido de uno de los dos canales de la señal de manera a percibir mejor el sonido de los caracteres transmitidos en código Morse.

IMAGEN	SONIDO	VIDEO

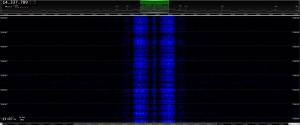

Telegrafía FSK F1A FSK SH = 200 Hz. Bd: -

El la banda de 28 MHz (10 metros) recibimos, cuando las condiciones de propagación lo permiten, sistema de radiolocalización de artes de pesca.

Estos dispositivos, acoplados a las boyas de dichos artes, trasnmiten una señal en FSK - F1B - de unos 300 Hz de ancho de banda, de pocos segundos de duración a diversos intervalos de tiempo, conteniendo información de localización encriptada. Realizados con diseños ofreciendo poca establidad y/o materiales de baja calidad, suelen derivar en frecuencia

IMAGEN	SONIDO	VIDEO

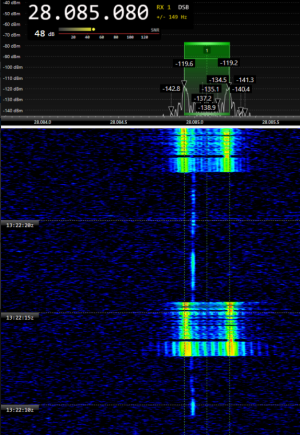

Dispositivos de radiolocalización de artes de pesca FSK SH = ca 300 Hz. Bd = 51

La modulación por desplazamiento de frecuencia múltiple (MFSK) es una variación de la modulación por desplazamiento de frecuencia (FSK) que utiliza más de dos frecuencias.

MIL-188-141A Standard, también conocido como Automatic Link Establishment (ALE), especificado por el Departamento de Defensa de EE.UU. en septiembre de 1988 y con dos avisos de cambio en junio de 1992 y septiembre de 1993, es un procedimiento por el cual las estaciones de radio son capaces de establecer automáticamente su enlace eliminando así la necesidad de operadores cualificados.

IMAGEN	SONIDO	VIDEO

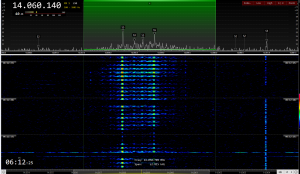

MIL-188-141A ALE MFSK-8. BW = 1.8 kHz Hz. 8 x 125 Bd

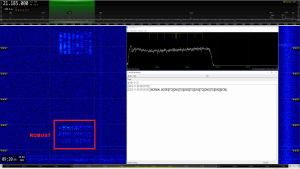

MIL-188-141A ALE MFSK-8 + ROBUST. BW = 1.8 kHz Hz. 8 x 125 Bd
